Stichstrasse „Brücke über Tankgraben“

Stichstrasse

„Brücke über Tankgraben“

Projekte

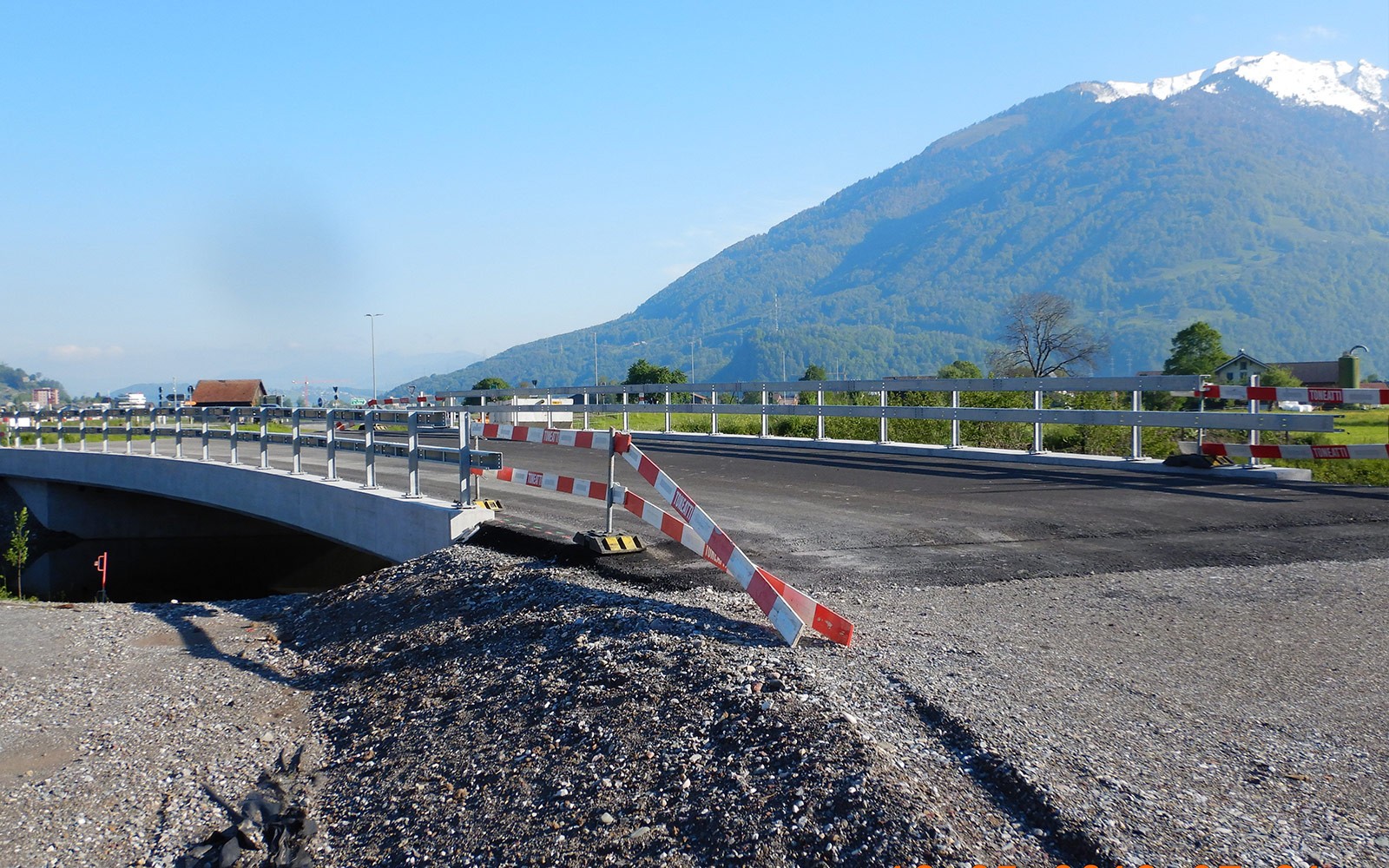

Die Stichstrasse verbindet den Autobahnzubringer mit der Molliserstrasse und entlastet Näfels vom Verkehr. Die Brücke hat eine Spannweite von rund 25 m, wobei sich die Brücke im Radius (R = 120 m), respektive teilweise in einer Klothoide befindet.

Zurück Weiter

1 2

Ort/Region

Näfels-Mollis

Bauherr

Kanton Glarus, Depart. Bau & Umwelt

Arbeiten

Aushub-, Erd-, Strassenbauarbeiten, Holzen und Roden, Baugrubenabschlüsse und Aussteifungen, Betonbohrpfähle, Ortbetonbau, Spannsysteme und Lehrgerüstbau

Projektdetails

Aushubarbeiten 1`000 m³, Fundation / Kies-Lieferung 2`800 m³, Geotextilien 7`000 m², Abfuhren Kiesschüttungen 1`800 m³, Abdichtung 300 m², Belag 130 to., Pfähle 120 m, Schalung 500 m², Bewehrung 95 to., Beton 480 m³, Spannkabel 300 m

Besonderheiten

Erdarbeiten durch BBB unterstützt
Spannweite der Brücke rund 25 m, sowie im Radius (R = 120 m)

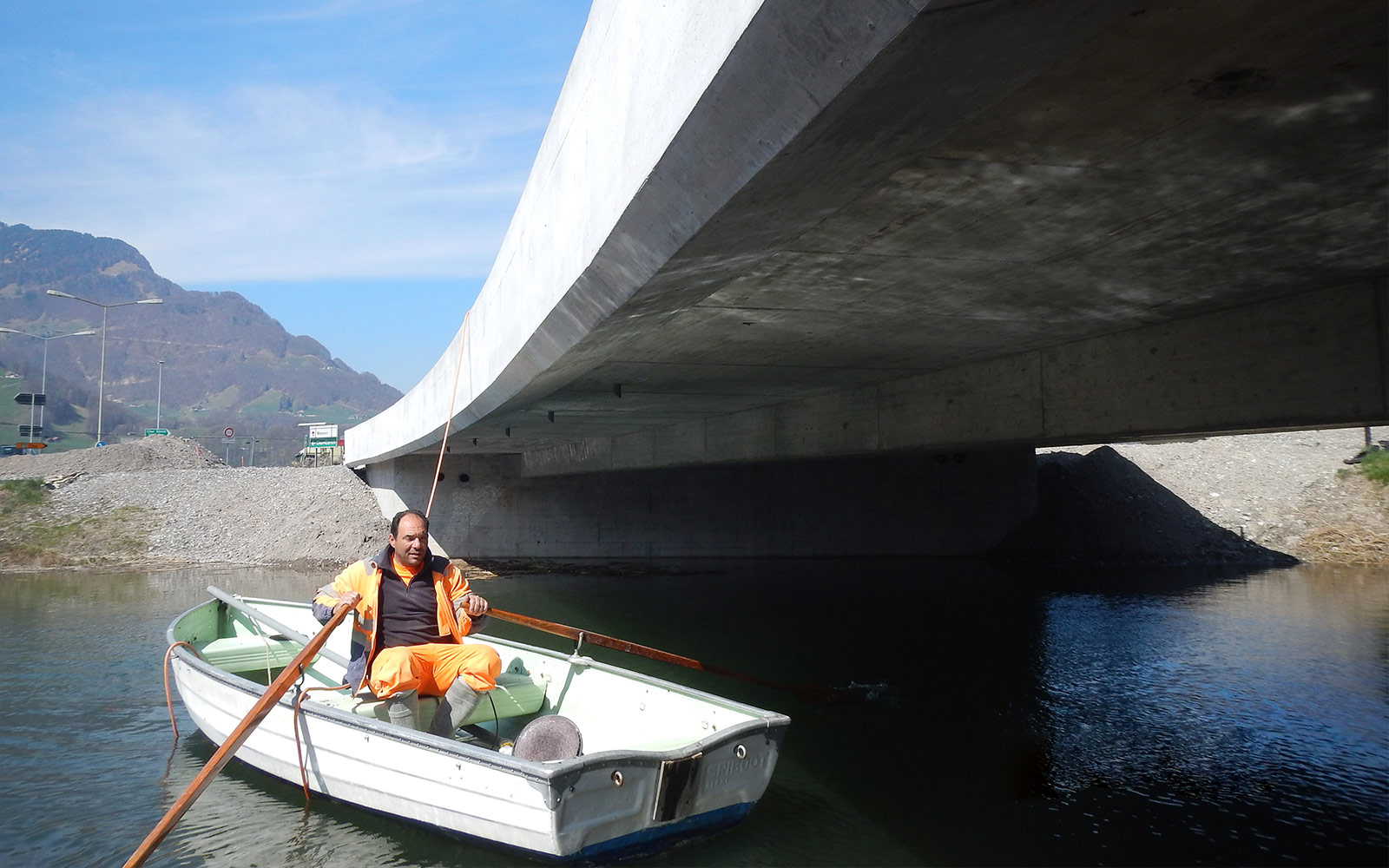

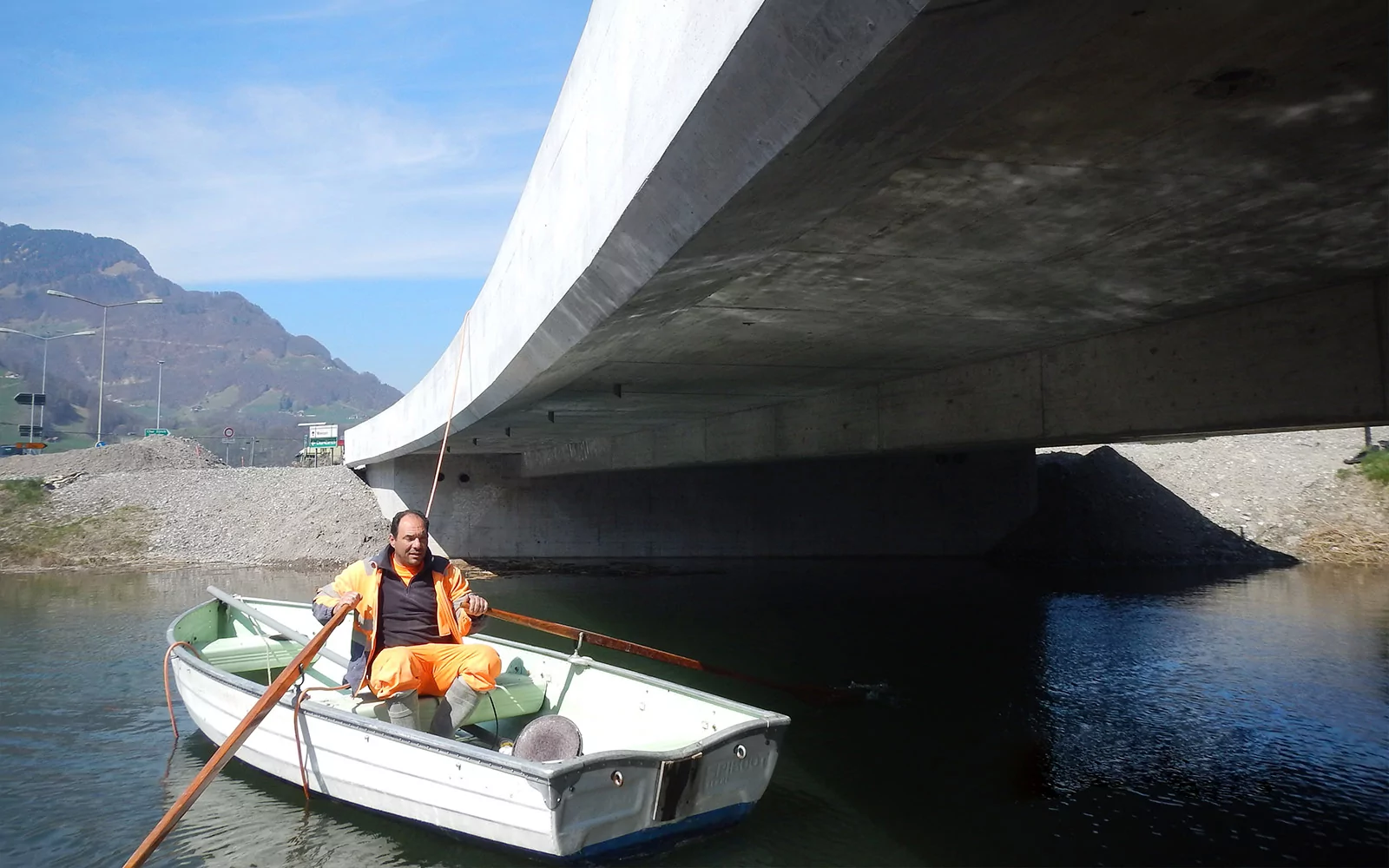

Brücke wird als integrale Konstruktion ausgebildet. Dadurch ergeben sich keine unterhaltsintensiven Bauteile wie Fahrbahnübergänge und Lager
Lastabtragung durch 4 Bohrpfähle (D= 1.2 m, L= 16 – 18 m) pro Widerlager
für die Brückenwiderlager wird eine geschlossene Bau-Grubensicherung (Spundbohlen) erstellt
Lehrgerüst über 25 m gespannt, ohne weitere Abstellmöglichkeit im Tankgraben
